服务手册

1、产品概述
2、闸杆类型长度及运行速度参数
3、功能特点
4、技术参数
5、道闸机芯
     无刷广告道闸机芯示意图
6、产品尺寸及左右安装定义
7、安装调试及使用
     设备安装
     弹簧的选用、安装及调试
     电器安装、接线图
     无刷广告道闸功能设置参数表
8、无刷杆长度对照表
9、服务条款
10、产品维护和保养
11、包装清单
12、附录
     外线对射防砸安装

安全注意事项

为了确保您的操作安全，请严格按照本手册规定进行操作

1、道闸在工作时严禁打开箱门或箱盖，以免发生人身危险事故
2、箱体外壳必须接保护地，预防感应触电
3、落杆时严禁在杆下有人站立或行走，或摆放物体
4、产品出厂时已经将闸杆与弹簧匹配好了平衡状态，不得随意增加或减少闸杆长度与重量，以免闸杆失去平衡发生危险，如需更改需请专业人士

产品概述

感谢购买本公司无刷广告道闸产品，本产品采用最新模具设计技术，模具压铸制造技术，双排五根拉簧平衡设计，弹簧寿命长，拉伸柔性好。无刷控制调速技术，无离合设计，质量更加可靠，使用更加方便，机芯采用二级蜗轮蜗杆传动、弧形曲臂三连杆结构，起落杆快速平稳。维护方便、使用寿命长。

闸杆类型长度及运行速度参数

闸杆类型	杆长(L)	起落杆时间	中心高度
广告闸	4.5米	8秒	H=1.04米，闸杆中心离地面高度
	3.8米	6秒
	3米	4秒

1、起落速度可调3-10秒
2、停电手摇电机手轮起杆，来电自动复位
3、弧形曲臂三连杆机芯结构，起落杆平稳
4、无线遥控控制起杆、落杆
5、遇阻返回（力度可调节）
6、红外对射防砸（需配置对射装置）
7、支持地感防砸
8、接停车场系统开、关控制信号（要求为开关信号）
9、红绿灯接口（2A12V/220VAC,小于40W 红绿灯使用）
10、提供限位状态信号给停车场系统（输出COM/NO/NC）
11、延时落杆功能
12、RS485或CAN网络通信接口（无需加装模块）
13、计数接口
14、24V蓄电池接口（可使用太阳能充电）
15、消防专用信号输入
16、常开、常闭地感信号输入选择

技术参数

1、使用环境温度：-35℃+85℃
2、额定电压：DC24V
3、运行速度：3秒-10秒
4、额定电流：9.5A
5、额定功率：250W
6、空载转速：2500rpm
7、额定转速：1800rpm
8、输出功率：120N.m
9、相对湿度：≤90%
10、遥控距离：≤100米（空旷晴好天气）
11、防护等级：IP54
12、最大杆长：4.5米

道闸机芯部件名称

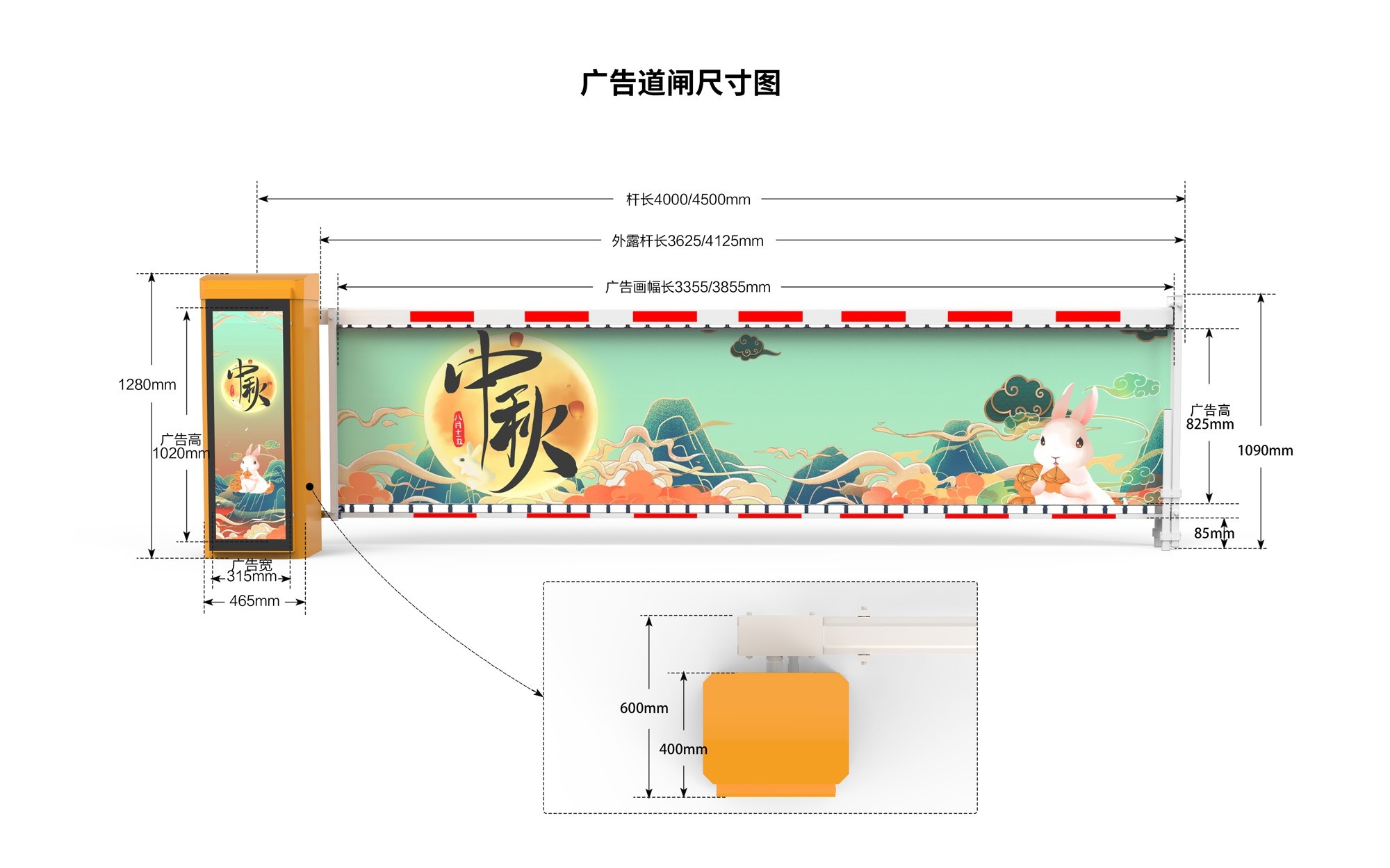

产品尺寸及左右安装定义

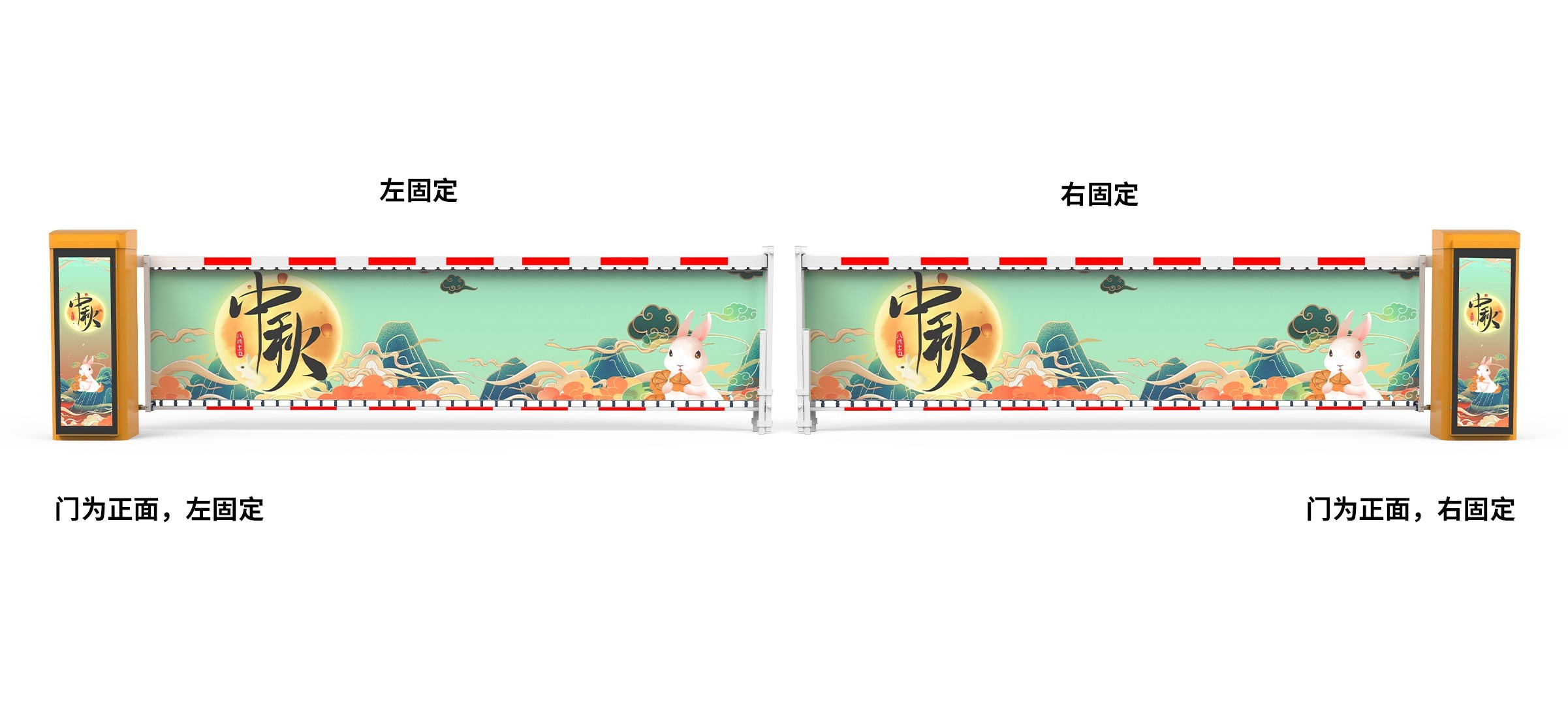

左右安装定义

安装调试及使用

一、设备部分的安装

1、按场地的具体情况选用合适规格的道闸，按(图三)所示的尺寸，用膨胀螺栓将机器固定在地面上。当确定好位置后，根据现场情况做好道闸基础，非混凝土地面的要做现浇基础

二、弹簧的选用、安装及调试

1、道闸在出厂前已经调试好，使用时如有不当还可进一步调整。
2、弹簧的选用
平衡弹簧采用拉伸弹簧，规格如下：
线径4.5mm红色
线径5.5mm蓝色
线径6.5mm黄色
线径7.0mm白色
弹簧长度以实物为准，设计变更恕另行通知。

三、校准道闸臂位置

要校准道闸臂的位置(例如，在施加过度的力之后)，请根据如下步骤进行：
1、打开道闸箱体的门，卸下盖子。
2、用M12的内六角扳手松开摆杆轴上的DZ-1的两个紧固螺钉，使得可以用手将道闸臂重新定位。
3、校准道闸臂的位置(水平位置，按图一示意)。
4、使用六角扳手重新拧紧两个紧固螺钉

四、弹簧的安装、拆卸与更换

拆卸步骤如下：将道闸闸杆置于垂直状态开门状态
1、用六角扳手取下平衡弹簧调节螺丝M8*140mm
2、用扳手卸下弹簧下部挂轴的一个M10螺丝；如果弹簧是挂钩的，就不用取M10的螺丝，直接取出弹簧即可。

五、闸杆的平衡调节

1、先确定闸杆水平和垂直状态，再扭紧2个M12锁紧螺母。
2、根据闸杆的平衡状态，反复调节平衡弹簧调节M8*140mm的松紧程度，使得闸杆起杆/落杆平稳即可。
3、对于双弹簧的，需要2个弹簧配合着调整，使得闸杆起杆/落杆平稳即可。
4、闸杆在起杆、落杆时晃动大调节见上图，起杆时闸杆晃动大是弹簧过紧，反复多次调松即可；落杆时闸杆晃动大是因为弹簧过松，反复多次调紧弹簧即可。
弹簧的安装、拆卸与更换。

四、电气安装、接线图

1、本机出厂时内部布线已经完毕，请勿改动，只需接入220V电源和保护地线即可工作。
2、红绿灯接口：2A12V电压红绿灯使用。
3、红外对射防砸接口：外接红外对射装置，对射输出的开关信号接入即可。
4、地感接口：支持外接地感。使用外接式地感时只需将地感输出的开关信号接入。
5、停车场系统接口线控接口：将来自系统的开关信号接入到此接口即可控制道闸。
6、起限位和落限位信号输出：输出COM/NO/NC开关信号给系统，告知道闸当前状态。
7、RS485或CAN通讯接口：可用PC软件管理15台以上的道闸。

五、功能设置说明

设置功能时请按控制板上的菜单键数码管显示H00-00或H00-其他数字，我们对应功能参数表代码进入所需功能参数设置，例如H00-00是起杆速度调节，再按确认键进入参数设置，数码管上显示数字，再按上进键或下退键进行所需起杆速度数字的设置，再按确认键完成起杆速度设置。
其他功能设置便是如例设置。

六、故障代码

七、学习型

本公司遥控采用IC特殊学习码遥控器，418MHz无线频率，抗干扰强，遥控距离远，在晴好天气、空旷地方可达100米以上，使用方便耐用。学习码遥控接收可以存储16个不同码遥控码，同码遥控不限数量，外置接收学习通电5秒同时按遥控器起落键学习完成，无学习完成重新断电继续学习。如果重复学习，拆开外置接收外壳，电路板上有一个白色按钮，长按15秒删除遥控码，再继续学习，也可以在白色按键上学习

无刷广告杆长速度对照表

服务条款

1、1年免费维修（闸杆和遥控不在保修范围）；
2、终生提供有偿维修；
3、技术支持。

*有以下情形不在免费维修（或更换）范围内：
1、用户不按照厂家配套服务手册安装，造成产品损坏的；
2、使用电源不稳定，超过系统规定使用电压范围，不符合国家安全用电标准造成产品损坏的；
3、因用户安装使用时的不当，造成系统外观受损的；
4、因自然灾害等不可抗拒因素造成产品损坏的；
5、超过保修期的；
6、非配套厂家承诺的服务项目。

产品维护和保养

1、经常清扫箱体表面灰尘和杂物，保持道闸表面清洁
2、每月一次检查紧固件是否有松动，脱落情况并及时紧固
3、运行30000次后检查弹簧平衡状态，重调平衡
4、每半年请专业人士检查易磨损件磨损情况，并及时更换磨损件
5、遥控距离太短，请检查接收器是否被金属物屏蔽。或电池电量不足。遥控距离受天气影响较大，在雨、雾、风、雪等恶劣气候情况下，遥控距离有所缩短，属于正常现象

包装清单

附录

一、红外线对射防砸安装
红外线对射防砸安装如下图所示
